BANCADA PERDA DE CARGA
TBPC 2500 (ELETRÔNICA PLENA)
Bancada construída em aço carbono 1010/1020, reforçada, pintada em epóxi pó texturizado com rodízios para facilitar os deslocamentos. Todas as partes que entram em contato com a água são fabricadas em aço inoxidável, inclusive as tubulações, válvulas e as bombas centrífugas.

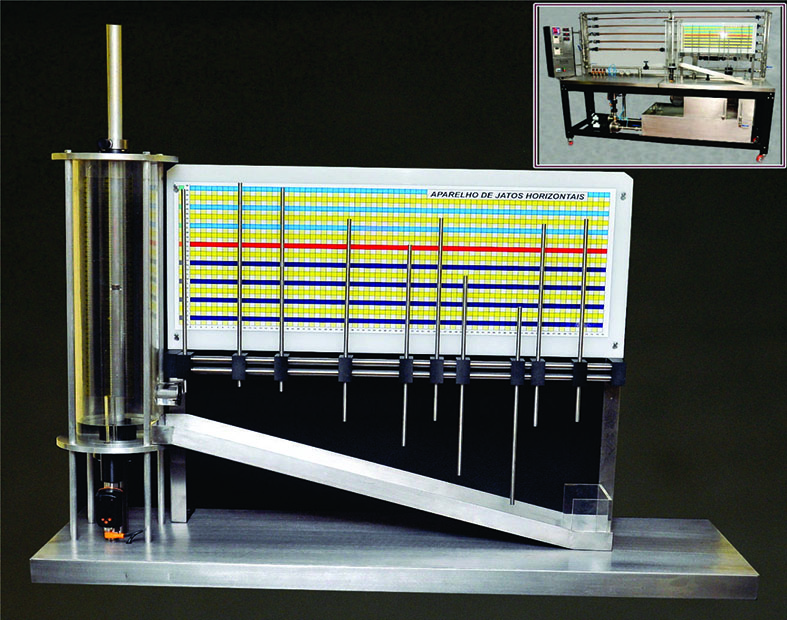

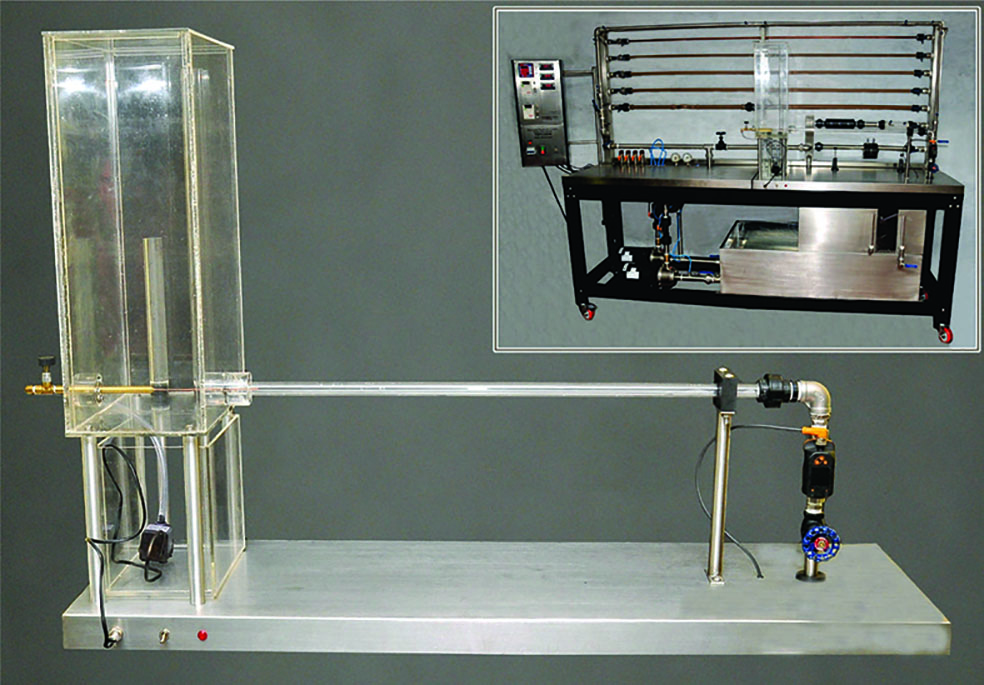

A bancada TBPC 2500 foi projetada de forma modular, de tal forma que a Instituição de ensino possa adquiri-la na totalidade ou em módulos e completar a coleção quando oportuno.
PAINEL ELÉTRICO DE CONTROLE
- Proteções com disjuntor;
- Proteções contra queda e inversão de fase;
- Botão de emergência e acionamento por contatores
- Multimedidor e analisador de grandezas elétricas (Tensão/ Corrente/ Potências/ Fator de potência, etc). 42 Grandezas elétricas com saída RS485 para transmissão de dados.
- Indicadores digitais de vazão (Vazão Bomba 01, vazão da Bomba 02 e Vazão total)
- Opcional: CLP com wireless que possibilita que todos os alunos da sala monitores as medições eletrônicas através de seus celulares ou tablets. As medições são mostradas em um Supervisório (Tela Sinótica dedicada), e possibilita que os alunos possam interagir com o sistema.
- Software dedicado será fornecido com o CLP.
- 02 Inversores de frequência para controle eletrônico das Bombas centrífugas com IHM e indicador digital de velocidade.

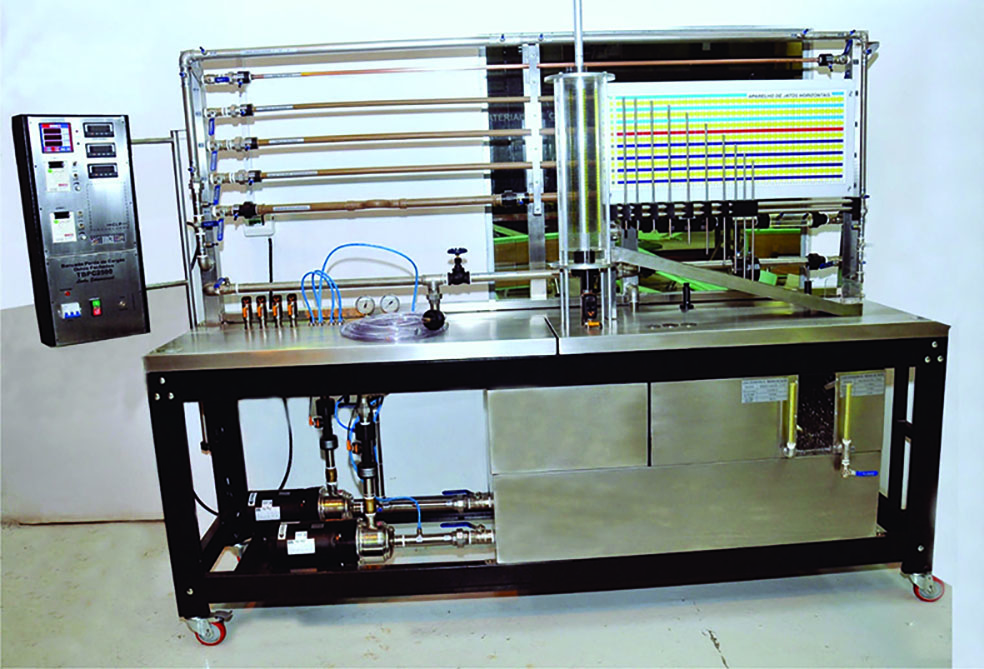

TBPC 2500DF (Bancada Principal com Dutos Fechados) –
02 Bombas Centrífugas, totalmente em aço inoxidável de 1CV
- Conjunto de válvulas de esfera e válvulas de retenção
- 02 Pressostatos digitais IFM (-1 a 2,5 bar e 0~10 bar) com saídas 4 a 20mA e comunicação I/O link. (Opcional: até 02 pressostatos a mais em outras escalas)
- 02 nano Vacuômetros Analógicos
- Painel Elétrico completo articulável com medidor de grandezas elétricas, Inversores de frequência, todas as proteções elétricas
- 03 Reservatórios em aço inox
- 01 – 250L
- 01 – 60L (para determinação de vazão com visor em acrílico)
- 01 – 10L (para determinação de pequenas vazões com visor de acrílico)03 Medidores digitais de vazão IFM com indicação via display local e saídas de 4~20 mA e comunicação I/O link.
- Tubulações diversas e em vários diâmetros com pontos para tomadas de pressão
- Tubulações em aço inoxidável: 1”, ¾” e ½”;
- Tubulações em PVC rígido: 1”, ¾” e ½”;
- Tubulação em PVC alta pressão
- Tubulação longa 10m em PVC cristal.
- Aparelhos e recursos para medição da Vazão:

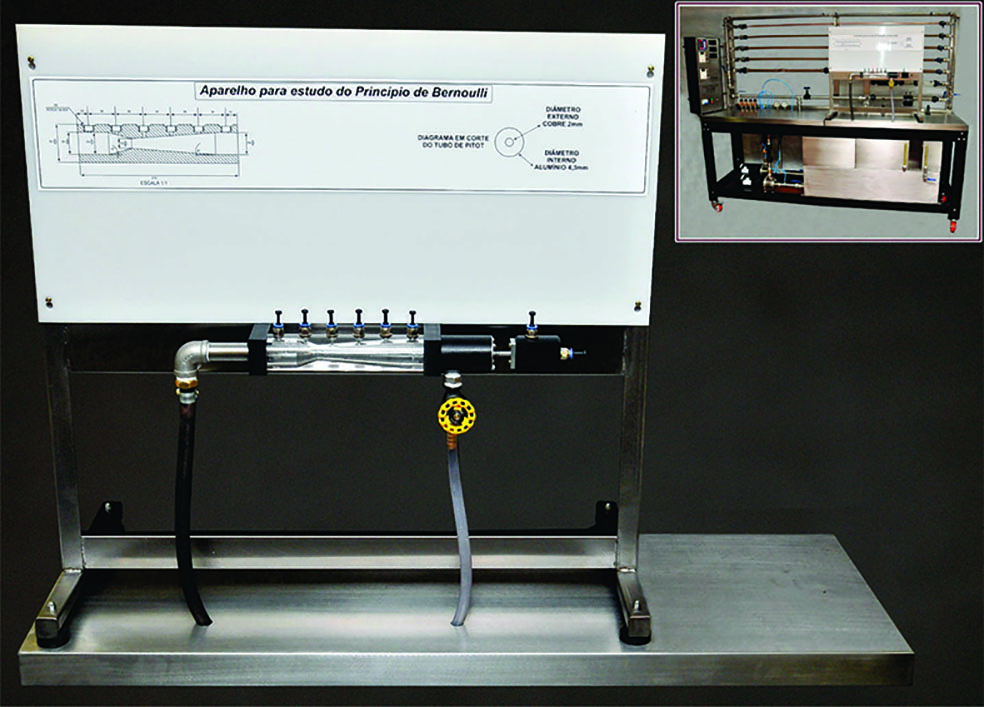

- Venturi (padronizado, totalmente em acrílico com 03 pontos de tomada de pressão)
- Pitot (totalmente em acrílico)
- Placa de Orifícios com 03 orifícios distintos, mudança rápida do orifício e tomadas de pressão)
Permite:
Conjunto de Singularidades e linhas para ensaio de Perdas de Cargas
- otovelos, reduções, válvulas, etc, todas com tomadas de pressão para determinação de perdas de carga;
- Possibilidade de inserção de qualquer outra singularidade para ensaio;
- Todas as linhas podem ser removidas e trocadas por outras linhas de ensaio.
- Curva de Bomba Individual e nas associações
- Rendimento e eficiência das Bombas Centrífugas
- Associação série de Bomba Centrífuga
- Associação paralela independente de Bomba Centrífuga
- Associação paralela comum de Bomba Centrífuga
- Perdas de Cargas nas associações
- Simulação de sistema de combate a incêndio (Bomba principal e bomba Jockey)
- Ensaio de perdas de cargas em linha de inox 1”, ¾” e ½”;
- Ensaios de Perda de carga em linha de PVC ¾”;
- Ensaios de Perda de carga em linha de PVC ¾” com rugosidade induzida;
- Ensaios de Perda de carga em linha de PVC ½”;
- Ensaios de Perda de carga em linha de cobre ½”;
- Ensaios de Perda de cargas nas singularidades:
- Cotovelos
- Tees
- Reduções
- Válvulas
- Uniões
- Válvula Globo
- Passagem
- Linha Longa de ¼”
