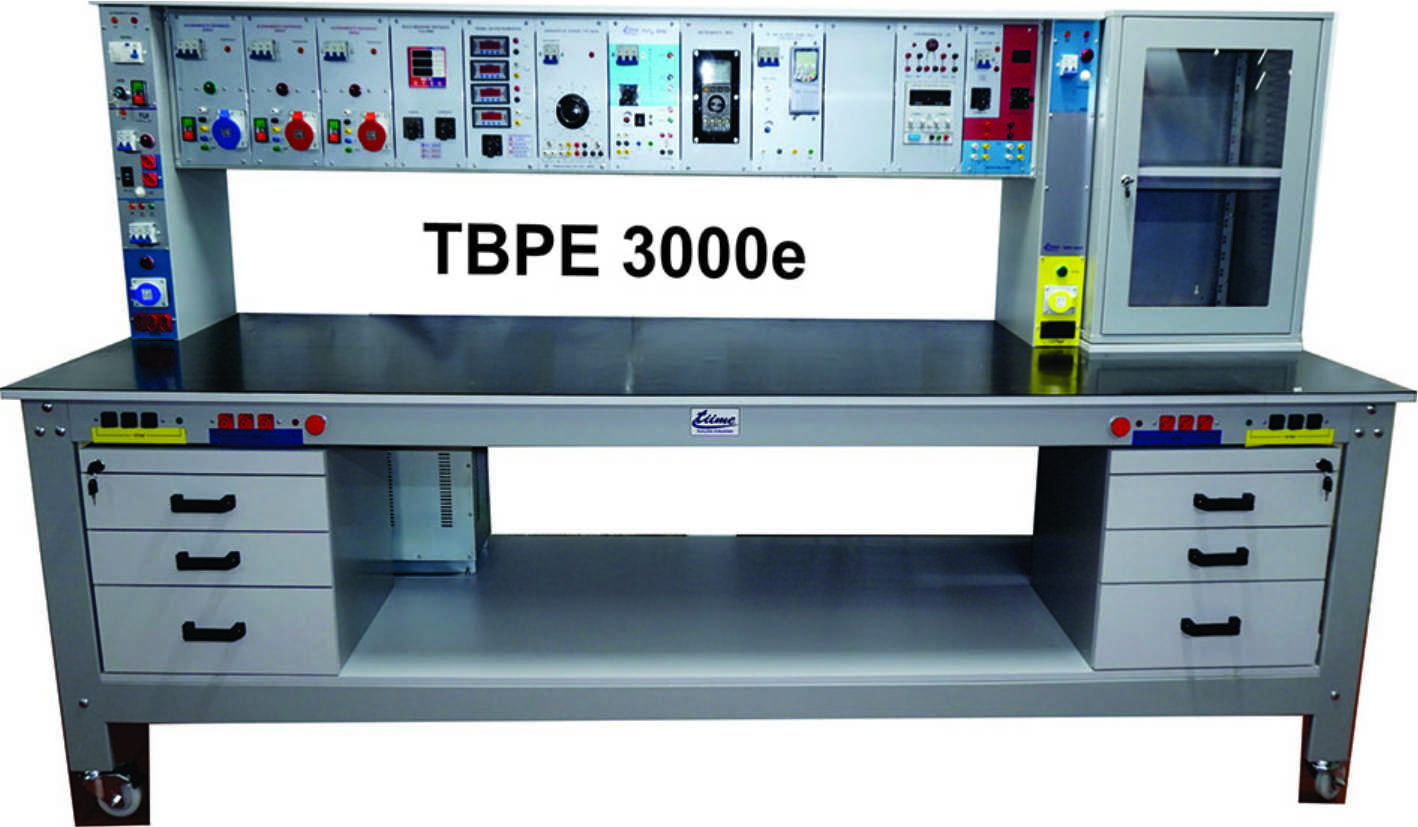

BANCADA ELÉTRICA PARA TESTES E ENSAIOS ELÉTRICOS E ELETRÔNICOS TBPE-3000-Ex
– Bancada especial de manutenção e testes elétricos e eletrônicos , uso industrial e profissional construída em aço carbono 1010/1020 reforçada, pintada em epóxi-pó cinza munsell 6,5
– Capacidade de carga 400 kg
– Rodízios de 4” ( 2 com travas e 2 sem travas) OU sapatas ajustáveis tipo Vibra Stop
– Painel elétrico integrado multi modular.
Medidas Gerais: 3000 x 940 x 900 (h1) x 1500 (h2) (comprimento x largura x altura em mm )
( Sendo que o plano principal de trabalho está a 900mm do solo )
Contendo os seguintes itens:
- 01 módulo principal de acionamento geral com disjuntor trifásico geral tipo DR, disjuntor bipolar p/ rede 220 Vca e disjuntor mono polar para rede 110Vca.
- Acionamento geral por sistema de contator com proteção contra queda e inversão de fase, botão de emergência e chave tipo Yale para proteção de acionamento ;
- 01 Módulo independente (TUI) com proteção por disjuntor bipolar.; saída USB 5Vcc / 2 A, controle da luminária da bancada e 02 tomadas em 220Vca dentro das normas NR10 e NR12.
Esta unidade pode ser usada sem que toda bancada seja acionada.
Rede monofásica padrão ABNT
- 02 módulos de Tomadas 127 Vca com três tomadas 10 A cada, com indicador luminoso de acionamento
- 02 módulos de Tomadas 220 Vca com três tomadas 10 A cada com indicador luminoso de acionamento
- 01 módulo de Tomadas 127 Vca com duas tomadas 20 A cada, com indicador luminoso de acionamento e uma tomada Steck industrial 2P +T amarela
- 01 módulo de Tomadas 220 Vca com duas tomadas 20 A cada com indicador luminoso de acionamento e uma tomada Steck industrial 2P+T azul
Rede Trifásica padrão ABNT
03 módulos de acionamento em separado com Tomadas Steck 3F+GND e bornes de 4mm para as fases R+S+T+N+GND, disjuntor trifásico e acionamento por contatora (para as tensões de 220/380/440 ou 480 Vca) com indicador digital de tensão com padrão de correntes em 32 A ou 16 A, à escolha do cliente.
- 1 módulo multitensões isoladas potencia de 1,6KVA : 125Vcc / 95Vcc / 48Vcc / 25Vcc / 12Vcc /, todos com saída via borne de 4mm para 6 A com indicador digital de tensão e corrente e filtro tipo LC
OBS: Podemos incluir outras tensões / correntes solicitadas de tal forma à atender as necessidades dos cliente.
- 01 fonte de alimentação 0~32Vcc / 0~5 A / 24Vcc-12 A / 12Vcc-6 A e seguidor de sinais em 24Vcc
- Variador de tensão 2KVA com saída 0 – 250Vca e saída 0 – 230Vcc protegido por disjuntor;
- OPCIONAL : outras potências e tensões para variador são possíveis ( orçar à parte ) .
- 01 Variador de tensão trifásico de 3KVA ou 6KVA com controle automatizado e motorizado com tensões de 0~420Vca e 0~530Vcc
- 01 Amperímetro para Corrente Alternada / 50 A
- 01 Amperímetro para Corrente Continua; / 50 A
- 01 Voltímetro para Tensão Alternada / 600 Vca
- 01 Voltímetro para Tensão Continua / 600 Vcc
Obs. Instrumentos flutuantes e livres podendo ser comutados através de única chave para leitura das tensões e correntes dos variadores de tensão, ou independentes para outras medições de tensão e corrente.
- 01 instrumento True RMS multigrandezas autoranger ;
- 01 inversor de frequência WEG CFW500 2CV,/ 220V protegido (consultar outras potências e tensões )
OBS.: Outras potências e tensões são possíveis para o inversor de frequência
- 01 Multimedidor de Grandezas Elétricas MS 51 para análise de cada saída em separado trifasico
- 01 Seguidor de sinais em 24Vcc
- 01 auto transformador 10 KVA trifásico 220/380/440 ou 480Vca
OBS.: A bancada pode sair de fabrica configurada para 220Vca ou 380 ou 440 ou 480Vca, à escolha do cliente
- Cabo de conexão à rede elétrica 5x4mm com 4 metros de comprimento Acessórios:
- Dois gaveteiros inferiores com três gavetas e chaves
- Dois Racks superiores com chaves
- Luminária embutida na estrutura da bancada, 2 x 32W a led
- Manta de borracha ;
OBSERVAÇÃO :
A bancada é produzida com 12 módulos que podem ser configurados ou personalizados para atender as necessidades do cliente.
Existem vários módulos disponíveis para as implementações. Sugerimos que entrem em contato com o nosso departamento de engenharia para que a bancada seja customizada de acordo com as suas necessidades.
OBS.: A bancada TBPE 3000-2GR, pode ser fabricada trocando-se os 02 Racks superiores por 1 Rack padrão Telecon 19” com chave rede elétrica embutida, ventilação e acessórios para implantação de sistemas de CLP, CFTV, Automação e controle.
